WH-5G-GNSS-P3X5 Schraubenlösung
WH-5G-GNSS-P3X5 Schraubenverlängerungslösung für 30 mm dicke Montageflächen
Die WH-5G-GNSS-P3X5 5G + GNSS Kombinationsantenne ist mit einem M12-Montagegewinde konstruiert, aber der Standard-Gewindeabschnitt ist nur 14 mm lang. Wenn die Antenne durch eine Montagefläche installiert werden muss, die etwa 30 mm dick ist, ist das ursprüngliche M12-Gewinde nicht lang genug, um vollständig durch die Platte zu reichen. Diese Installationsbedingung erfordert eine kundenspezifische mechanische Lösung.

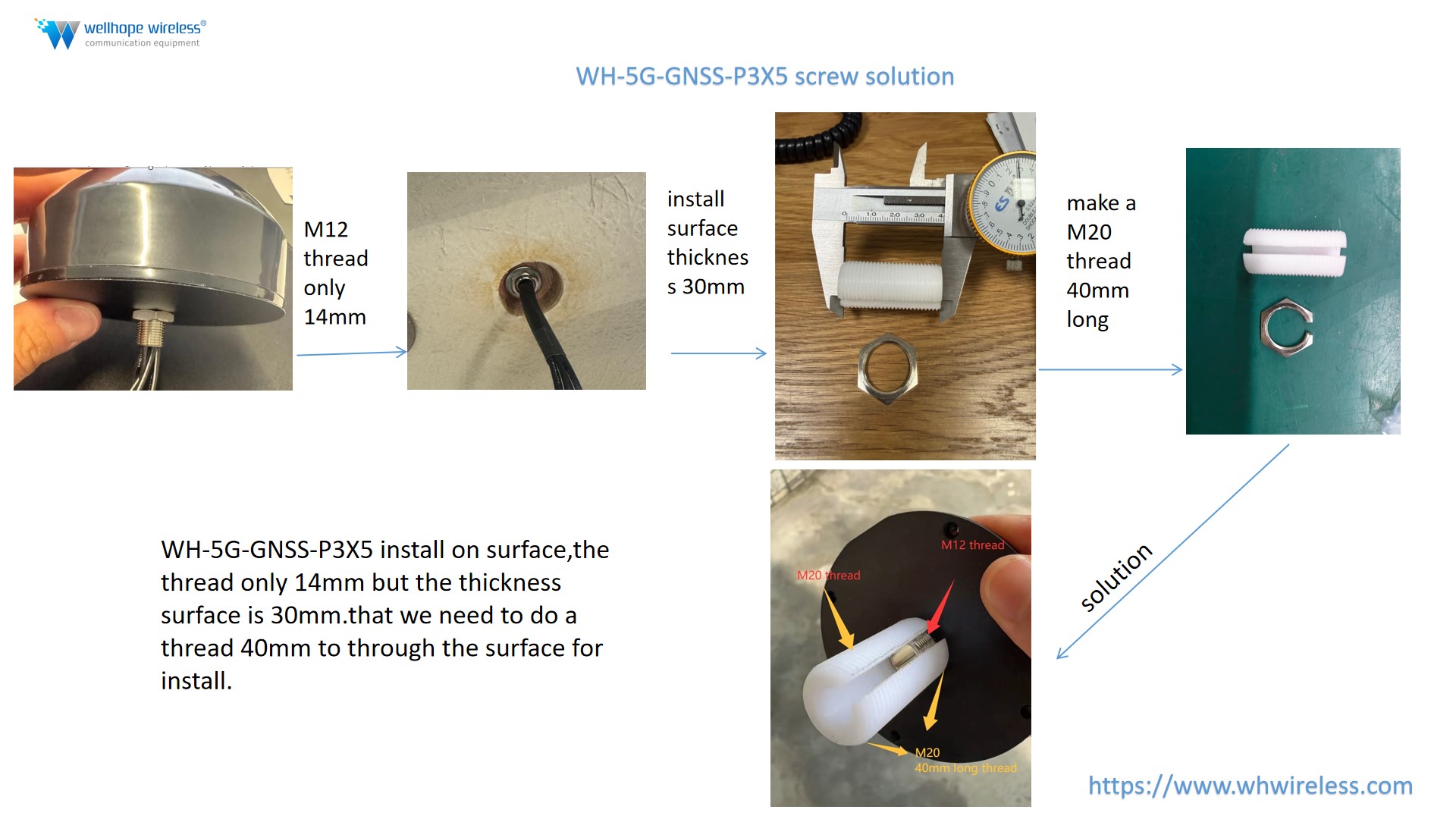

Das Bild zeigt eine praktische Gewindeverlängerungslösung. Zuerst wird das ursprüngliche M12-Gewinde der Antenne identifiziert. Die Montagefläche wird mit etwa 30 mm Dicke gemessen, was bestätigt, dass der standardmäßige 14-mm-Gewindeabschnitt keinen ausreichenden Halt von der gegenüberliegenden Seite bieten kann.
Um dieses Problem zu lösen, wird eine 40 mm lange M20-Gewindeverlängerungshülse vorbereitet. Die Verlängerungskomponente bietet zusätzliche Montagelänge, sodass die Antenne sicher durch die dicke Oberfläche installiert werden kann. Eine geeignete Mutter und Befestigungsteile können dann auf der gegenüberliegenden Seite verwendet werden, um die Baugruppe fest in Position zu halten.
Der Installationsprozess ist einfach: die M20 × 40 mm Gewindeverlängerung führt durch die 30 mm dicke Montagefläche, während die interne Verbindung das M12-Montagegewinde der Antenne aufnimmt. Die endgültige Baugruppe ermöglicht es der WH-5G-GNSS-P3X5 Antenne, sicher montiert zu werden, ohne das Antennengehäuse zu verändern.
Diese Lösung ist besonders nützlich für Industrieausrüstung, Schaltschränke, Bedienfelder, Maschinengehäuse, Fahrzeugstrukturen, Außenausrüstung und andere Anwendungen mit dicken Montageflächen. Sie zeigt, wie ein kundenspezifischer Gewindeadapter eine begrenzte Gewindelänge der Antennenmontage überwinden und eine praktische Lösung für spezielle Installationsanforderungen bieten kann.
Hauptlösung: M12-Antennengewinde → kundenspezifischer M20-Gewindeadapter → 40 mm Montagelänge → Installation durch ca.30 mm dicke Oberfläche.
