5G 4G 3G M2M and IoT antenna Nachrichten
  • Der Aufbau des Antennenradoms und die 5 Haupttypen

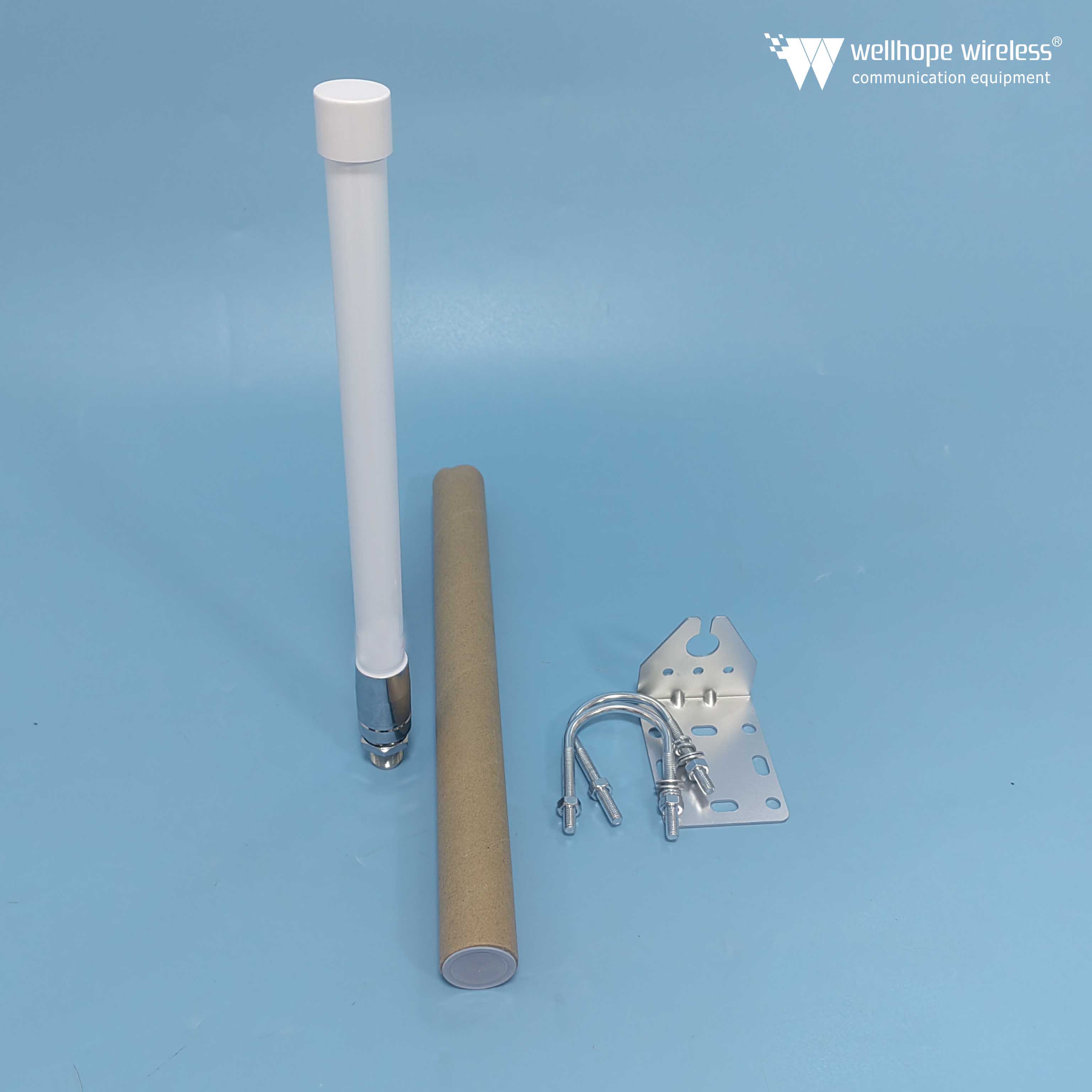

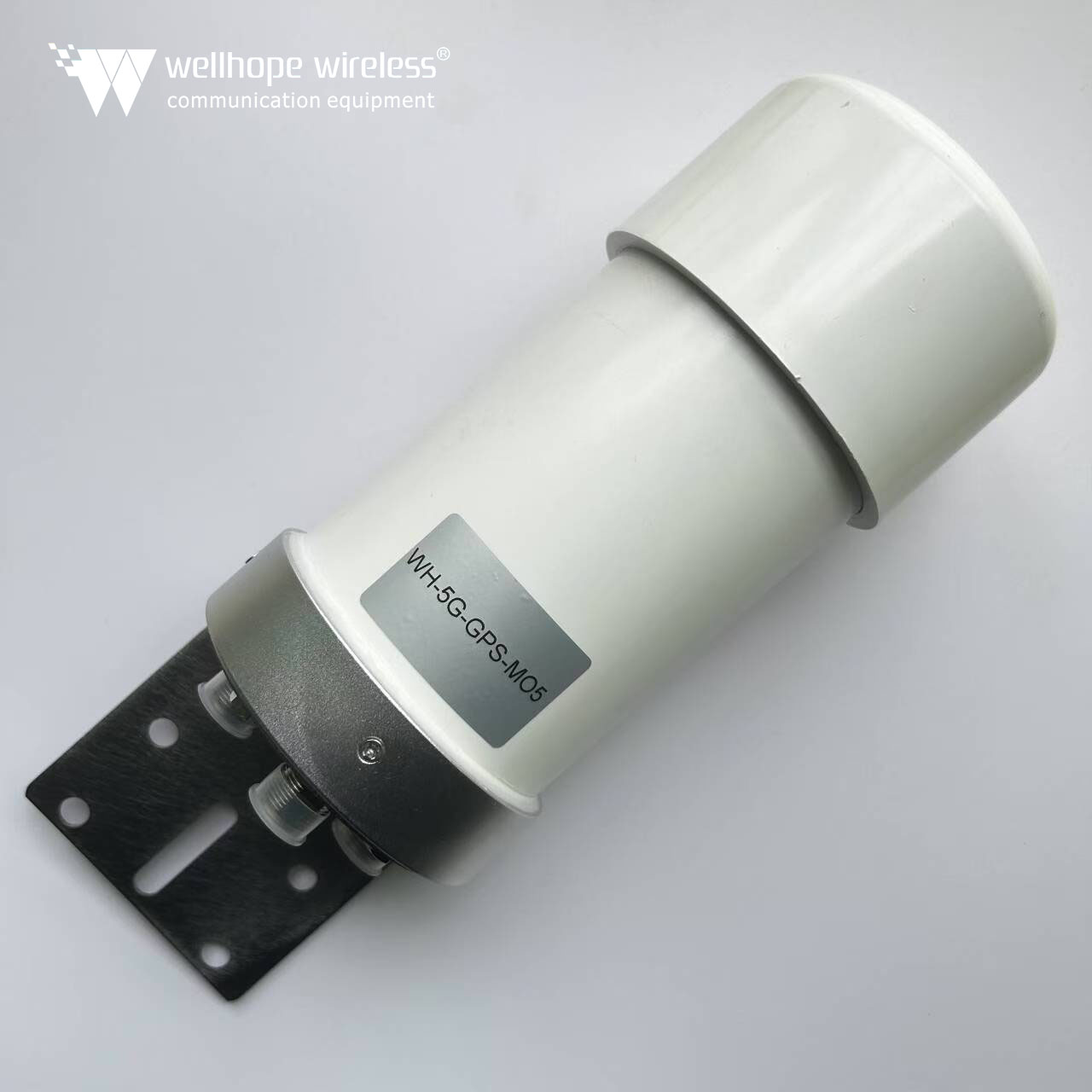

    Der Aufbau des Antennenradoms und die 5 Haupttypen 2021-12-20
    Der Aufbau des Antennenradoms und die 5 Haupttypen www.whwireless.com Geschätzte 6 Minuten bis zum Ende des Lesens Die Vorteile von Antennenradomen haben wir bereits zuvor vorgestellt, in diesem Artikel beginnen wir mit dem Aufbau von Radomen und diskutieren deren Hauptbauformen, sowie die Materialzusammensetzung und den spezifischen Einsatz von Radomen unter verschiedenen Aufbauten. I, das Strukturdesign der Antennenradom Der Aufbau des Radoms unterscheidet sich von anderen Bauwerkskonstruktionen darin, dass bei der Gestaltung des Bauwerkstyps, der Bauteilgröße, der Deckwandstärke, der Materialauswahl und der konstruktiven Details die elektrischen Eigenschaften zu berücksichtigen sind. 1. Wandstärke des Baldachins: bezogen auf die Arbeitswellenlänge. Elektrisch muss zur Minimierung von Reflexionen eine einheitliche Einzelwandstärke bzw. Kernstärke der Sandwichstruktur entsprechend der Arbeitswellenlänge ausgelegt werden. Die gewählte Wandstärke muss jedoch der zu erwartenden maximalen aerodynamischen Belastung und anderen Belastungen standhalten, ohne Schaden zu nehmen oder große Verformungen zu erzeugen. Die spezifische Wahl der Wanddicke sollte auf der Arbeitswellenlänge, der Radomgröße und -form, den Umgebungsbedingungen, den verwendeten Materialien für die elektrische und der strukturellen Leistung des anderen basieren. 2, Materialauswahl: die zu berücksichtigenden Materialien der Radomwandmedien sind: in der Arbeitsfrequenz der Dielektrizitätskonstante und Verlustwinkel Tangente zu niedrig, um eine ausreichende mechanische Festigkeit zu haben. Im Allgemeinen ist das aufblasbare Radom, das üblicherweise mit Sea Palon Gummi oder Neopren-Polyester-Faserfolie beschichtet ist, verwendet; starres Radom mit glasfaserverstärktem Kunststoff; Sandwichstruktur im Sandwich eher mit Wabenkern oder Schaumstoff. Luftfahrtradom allgemein mit glasfaserverstärktem Kunststoff, Keramik, Glas - Keramik und Laminat. 3, spezifische Struktur: Der unebene Teil des Radoms verursacht eine Umgehung und Reflexion von Hochfrequenzenergie, daher in der Radomwand, wo die Hochfrequenzenergie durch das Teil im Allgemeinen keine Verstärkung einstellen sollte, da dies dazu führen kann, dass das Schalenradom lokale oder Gesamtinstabilität oder erzeugen eine große Verformung, was viele Einschränkungen für die strukturelle Gestaltung und die Abdeckungsgröße mit sich bringt. Um die Herstellung, Installation und den Transport zu erleichtern, muss ein großer starrer Radomblocktyp hergestellt werden, kugelförmiger Anschluss muss Flansch gesetzt werden, was dazu führt, dass die Deckwand nicht gleichmäßig ist. Daher wird bei der Konstruktion im Allgemeinen durch den elektrischen Leistungstest und den strukturellen Leistungstest eine gute Gesamtleistung des Verbindungsschemas gefunden. Zudem sollten die verwendeten Metallbauteile bzw. Metallverbindungen so beschaffen sein, dass deren elektrische Verschattung minimiert wird. 700/960/1710/27003800/4800MHz 8dBi Verstärkung 5G 4G omnidirek...
    Mehr sehen
  • Detaillierte Analyse der 8 Kernparameter von Antennen
    Detaillierte Analyse der 8 Kernparameter von Antennen 2021-11-26
    Detaillierte Analyse der 8 Kernparameter von Antennen 2021-11-26 www.whwireless.com Geschätzte 6 Minuten bis zum Ende des Lesens Antennen standen schon immer im Mittelpunkt der Aufmerksamkeit im Bereich der Konnektivitätsprodukte, wir haben zuvor eine vorläufige Einführung und Analyse nach Antennentyp durchgeführt, aber in diesem großen Segment der Antenne ist es notwendig, ihren Schlüssel weiter zu kennen Parameter, um die Vorteile und den Einsatz jedes Antennentyps besser zu verstehen. Die folgenden Parameter sind in zwei Hauptteile unterteilt: Strahlungsparameter und Schaltungsparameter, die wir genau analysieren und schnell in deren Bedeutung einführen. Front-to-Back-Verhältnis Das Front-to-Back-Verhältnis der Antenne ist das Verhältnis der Leistungsflussdichte in der maximalen Abstrahlrichtung der Hauptklappe (angegeben als 0°) zur maximalen Leistungsflussdichte nahe der Gegenrichtung (angegeben als innerhalb von 180°±30°) F/B=10log (Front-to-Back-Leistung/Rückwärts-Leistung). Elektrischer Neigungswinkel nach unten Die elektrischer Abwärtsneigungswinkel ist die maximale Strahlung, die auf die vertikale Strahlungsfläche der Kommunikationsantenne zeigt, und der Winkel der Antennennormalen. Kommunikationsantenne ist unterteilt in eine feste nach unten geneigte Antenne und eine elektrische nach unten geneigte Antenne, je nachdem, ob sie die elektrische Neigungseinstellung unterstützt: Die feste nach unten geneigte Antenne bezieht sich auf die feste nach unten geneigte Antenne, die durch die Amplituden- und Phasenzuordnung des Antennenstrahler-Arrays gemäß der WLAN-Abdeckung Anforderung; und elektrische Neigungsantenne bezieht sich auf die Phasendifferenz verschiedener Strahlungseinheiten in dem Array durch Phasenverschiebungseinheit, um verschiedene Abwärtsneigungszustände der Strahlungshauptklappe zu erzeugen, normalerweise den Abwärtsneigungszustand einer elektrischen Neigungsantenne Nur innerhalb eines bestimmten einstellbaren Winkelbereichs. Breite der Wellengeschwindigkeit In Richtung des Diagramms haben normalerweise zwei Klappen oder mehr Klappen, die größte Klappe wird als Hauptklappe bezeichnet, der Rest der Klappe wird als Nebenklappe bezeichnet. Der Winkel zwischen den beiden Halbwertspunkten der Hauptklappe ist definiert als die Breite der Klappe des Antenne gerichtet Diagramm. Wird als Klappenbreite mit halber Kraft (Winkel) bezeichnet. Je schmaler die Breite der Hauptklappenklappe, desto besser die Richtung, desto stärker die Entstörungsfähigkeit. Im Allgemeinen gilt: Je schmaler die Hauptklappenstrahlbreite der Antenne ist, desto höher ist der Antennengewinn. Antennengewinn Gewinn und Antennengröße und Strahlbreite der Beziehung. Je flacher der "Reifen", desto konzentrierter das Signal, desto höher der Gewinn, je größer die Antennengröße, desto schmaler die Strahlbreite.→ 3 wichtige Punkte, auf die Sie besonders achten sollten 1. Antennen sind passive Geräte und erzeugen keine Energie. Antennengewinn ist nur die Fähigkeit, Energie...
    Mehr sehen
  • Berechnung des Antennengewinns
    Berechnung des Antennengewinns 2021-10-22
    Berechnung des Antennengewinns 2021-10-22 www.whwireless.com Geschätzte 6 Minuten bis zum Ende des Lesens Antennengewinn ist ein sehr wichtiger Bestandteil der Antennenwissensstruktur, natürlich auch einer der wichtigen Parameter bei der Antennenauswahl. Auch der Antennengewinn für die Betriebsqualität des Kommunikationssystems spielt eine große Rolle, im Allgemeinen hängt der Gewinn hauptsächlich davon ab, die Breite der vertikal ausgerichteten Strahlungsklappe zu reduzieren, und in der horizontalen Ebene die Rundstrahlleistung aufrechtzuerhalten. A, die Definition des Antennengewinns. Antenne in eine bestimmte Richtung des Strahlungsleistung Flussdichte und Referenzantenne bei gleicher Eingangsleistung bei maximalem Strahlungsleistungsflussdichteverhältnis.→ Beachten Sie die folgenden Punkte. (1) Antennengewinne beziehen sich, wenn nicht besonders gekennzeichnet, auf den maximalen Strahlungsrichtungsgewinn. (2) Unter den gleichen Bedingungen, je höher die Verstärkung, desto besser die Direktionalität, desto weiter breitet sich die Welle aus, d. h. die zurückgelegte Entfernung nimmt zu. Die Breite der Wellengeschwindigkeit wird jedoch nicht komprimiert, je schmaler die Wellenklappe ist, was zu einer schlechten Gleichmäßigkeit der Abdeckung führt. (3) Antennen sind passive Geräte und erzeugen keine Energie. Antennengewinn ist nur die Fähigkeit, Energie effektiv auf eine bestimmte Strahlungsrichtung zu konzentrieren oder elektromagnetische Wellen zu empfangen. Zweitens die Formel zur Berechnung des Antennengewinns Wir können aus der Definition von Antennengewinn lernen, Antennengewinn und Antennenrichtkarte haben eine enge Beziehung, je schmaler die Hauptklappe, desto kleiner die Nebenklappe, desto höher der Gewinn. 5G 4G 8dbi Mimo-Antenne (1) Für eine Parabolantenne kann der Gewinn durch die folgende Gleichung angenähert werden. G(dBi) = 10Lg{4,5×(D/λ0)^2} *Beachten Sie, dass D: Paraboloiddurchmesserλ 0: zentrale Betriebswellenlänge 4.5: Statistisch validierte empirische Daten 2,4 GHz 13 dBi bipolar omnidirektional MIMO-Antenne - N-Typ-Buchse (2) Für eine aufrecht stehende Rundstrahlantenne kann die folgende Gleichung auch verwendet werden, um G(dBi) = 10Lg{2L/λ0} *Beachten Sie, dass L: Antennenlängeλ 0: zentrale Arbeitswellenlänge Drittens, Verstärkung und Sendeleistung Das HF-Signal, das vom Funksender ausgegeben wird, wird durch die Zuleitung (Kabel) zur Antenne, durch die Antenne in Form von elektromagnetischer Wellenstrahlung ausgegeben. Nachdem die elektromagnetische Welle den Empfangsort erreicht hat, wird sie von der Antenne empfangen (nur ein sehr kleiner Teil der Leistung wird empfangen) und über die Zuleitung zum Funkempfänger gesendet. Beim Engineering von drahtlosen Netzwerken ist es daher sehr wichtig, die Sendeleistung des Senders und die Strahlungsleistung der Antenne zu berechnen. Die Sendeleistung einer Funkwelle ist die Energie in einem bestimmten Frequenzbandbereich und wird normalerweise auf zwei Arten gemessen oder gemessen....
    Mehr sehen
  • Antennentechnik im Mobilfunk
    Antennentechnik im Mobilfunk 2021-10-11

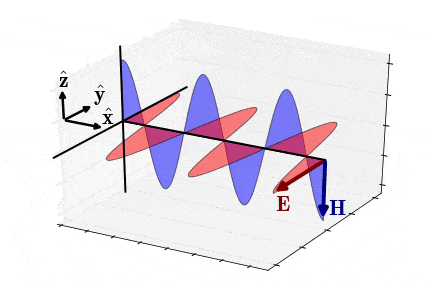

    Antennentechnik im Mobilfunk 2021-10-11 www.whwireless.com Geschätzte 10 Minuten bis zum Ende des Lesens Die Antenne ist ein unverzichtbarer Bestandteil der Mobilkommunikation und spielt eine sehr wichtige Rolle, es befindet sich zwischen dem Transceiver und dem Ausbreitungsraum der elektromagnetischen Wellen und erreicht eine effektive Energieübertragung zwischen beiden. Durch die Gestaltung der Strahlungseigenschaften der Antenne kann die räumliche Verteilung der elektromagnetischen Energie gesteuert werden, um die Ressourcennutzung zu verbessern und die Netzqualität zu optimieren. Insbesondere bei der Entwicklung von 3G hat sich Smart Antenna zu einem Hot Spot in der jüngsten internationalen Mobilfunkforschung entwickelt. A, Mobilfunkantenne mit der Schlüsseltechnologie ⒈ Symmetrischer Oszillator und Antennenarray Die im Strom verwendete Antennenform Mobile Kommunikation ist hauptsächlich Linienantenne, dh die Länge des Antennenstrahlkörpers l ist viel größer als sein Durchmesser d Linienantenne basiert auf symmetrischem Oszillator. Wenn die Wellenlänge, die durch die Frequenzänderung des Hochfrequenzstroms durch den Draht bestimmt wird, viel größer ist als die Länge des Drahtes, kann davon ausgegangen werden, dass die Amplitude und Phase des Stroms auf dem Draht gleich sind, nur sein Wert mit Zeit t für sinusförmige Änderungen, dieser kurze Draht wird Stromelement oder Hertzscher Dipol genannt, kann als eigenständige Antenne verwendet werden oder zu einer komplexen Antennenbaueinheit werden. Das komplexe elektromagnetische Feld der Antenne im Weltraum kann als Ergebnis der iterativen Addition elektromagnetischer Felder gesehen werden, die von vielen Stromelementen erzeugt werden. Die Strahlungsleistung eines Stromelements ist der Durchschnitt der elektromagnetischen Energie, die pro Zeiteinheit durch die Kugel nach außen abgestrahlt wird. Die Energie des abgestrahlten Feldes wird nicht mehr an die Wellenquelle zurückgegeben, es ist also ein Energieverlust für die Quelle. Wenn wir das Konzept einer Schaltung einführen, verwenden wir den Ersatzwiderstand, um diesen Teil der abgestrahlten Leistung auszudrücken, dann wird dieser Widerstand als Strahlungswiderstand bezeichnet, der Strahlungswiderstand des aktuellen Elements ist: RΣ = 80π2(l/λ)2(l) Durch Integration der Berechnung erhält man das Richtungsdiagramm des aktuellen Elements. Wenn l/λ < 0,5 ist, wird die Richtungskarte mit zunehmendem l/λ scharf und weist nur die Hauptklappe auf, die senkrecht zur Oszillatorachse steht; wenn l/λ > 0,5, erscheint eine Sekundärklappe, und wenn l/λ ansteigt, wird die ursprüngliche Sekundärklappe allmählich zur Hauptklappe, während die ursprüngliche Hauptklappe zur Sekundärklappe wird; bei l/λ = 1 verschwindet die Hauptklappe. Diese Richtungsänderung wird hauptsächlich durch die Änderung der Stromverteilung am Oszillator verursacht. Mehrere symmetrische Oszillatoren kombiniert, um das Antennenarray zu bilden. Nach der symmetrischen Oszillatoranordnung ist de...
